4HG炮塔銑床

產品簡介:銑床是一種用途廣泛的機床,在銑床上可以加工平面(水平面、垂直面)、溝槽(鍵槽、T形槽、燕尾槽等)、分齒零件(齒輪、花鍵軸、鏈輪)、螺旋形表面(螺紋、螺旋槽)及各種曲面。此外,還可用于對回轉體表面、內孔加工及進行切斷工作等。銑床在工作時,工件裝在工作臺上或分度頭等附件上,銑刀旋轉為主運動,輔以工作臺或銑頭的進給運動,工件即可獲得所需的加工表面。由于是多刃斷續切削,因而銑床的生產率較高。簡單來說,銑床可以對工件進行銑削、鉆削和鏜孔加工的機床。

購買
undefined
undefined
undefined
undefined
undefined
undefined
undefined
undefined
  • undefined
  • undefined
  • undefined
  • undefined
  • undefined
  • undefined
  • undefined
  • undefined

介紹

introduction

打印本文

立式炮塔銑床采用主軸垂直布置,工作臺可以上下升降,立式銑床用的銑刀相對靈活一些,適用范圍較廣。可使用立銑刀、機夾刀盤、鉆頭等,可銑鍵槽、銑平面、鏜孔等。主要適用于加工各種零部件的平面、斜面、溝槽、孔等。銑床底座床身一體設計,剛性強;臺灣原裝進口炮塔銑頭,轉數可以達到4千多轉,精度更高;主軸可以自動進給,分別可以左右前后旋轉,加工范圍更廣是你模具精密加工等金屬切削的較好選擇。


機床特點

1、底座、機身、工作臺、中滑座、升降滑座等主要構件均采用高強度材料鑄造而成,并經人工時效處理,保證機床長期使用的穩定性。

2、立銑頭配置炮塔銑床頭,且主軸裝有手動和微動兩種進給方式,銑床頭可在垂直平面內調整±45°,在水平面內回轉 180°,加工方便、準確,拓展機床加工范圍。臥式主軸采用能耗制動,制動轉矩大,停止迅

速、可靠。

3、工作臺縱、橫向有手動進給、機動進給和機動快進三種,機動進給可獲得8種不同的進給速度,能滿足不同的加工要求;快速進給可使工件迅速到達加工位置,加工方便、快捷,縮短非加工時間。

4、升降臺Z向升降可通過手動和機動兩種方式來實現,且手動和機動是互鎖的,消除了不安全因素。

5、工作臺X向行程可達900mm , Y、Z向?qū)к墳閷捑匦螌?dǎo)軌,且X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理,配合強制潤滑,提高精度,延長機床的使用壽命。

6、手動潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑,減小機床的磨損,保證機床的高效運轉;同時,冷卻系統通過調整噴嘴改變冷卻液流量的大小,滿足不同的加工需求。

7、機床操作系統通過支臂懸掛在機床的左上方,符合人體工程學原理,操作方便;操作面板均使用形象化

符號設計,簡單直觀。


技術參數

機床型號

4HG

工作臺面積

254*1270

10”*50”

工作臺行程

X軸(mm

800

Y軸(mm

400

Z軸

400

軌道

Y軸(mm

方型■

Z軸(mm

三角▲

主軸

主軸錐度

R8/NT30

主軸行程(mm

127

主軸轉速

16速/變速variable

主軸進給(mm

0.076/0.003” 0.038/0.0015” 0.203/0.008”

主軸低速(r/min)

66、110、175、270、550、930、1460、2270/無級變速variable

主軸高速(r/min

132、220、350、540、1100、1860、2920、4540/60、4200

T槽

糟數X寬(mm

3*16

T槽間距

65

電機

電壓(V)

220/380/415

頻率(HZ)

50/60

機頭電機

3HP/2.2kw

冷卻電機

1/8HP

升降電機


較大工件重量

300

鞍座寬X長

280*510

滑枕行程

370

主軸直徑

85.7

主軸中心至機身距

最小

230

較大

600

主軸端至工作臺面距離

最小

110

較大

510

機床外形尺寸

1670*1680*2090

長 寬 高

凈重

1300

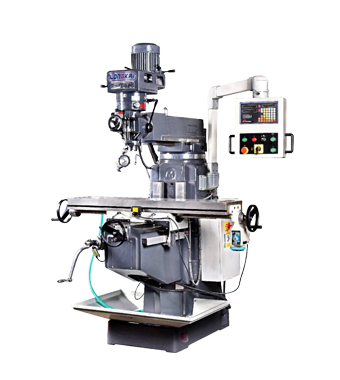

產品圖片
